[Koyo] Monitor PLC ผ่าน Smart Phone/Tablet ด้วย Ladder Tool

คุณเคยเจอปัญหาในการไปหน้างานเพื่อ monitor ladder ของ PLC ที่ต้องแบก Laptop และสายเคเบิลเชื่อมต่อไปที่หน้างาน เพื่อเชื่อมต่อเข้ากับ PLC


Ladder Tool เป็น application บนระบบ Android ทำให้สามารถ monitor ladder ของ PLC ผ่านทาง smart phone หรือ tablet นอกจากนี้ยังสามารถแก้ไข ladder และสั่ง run/stop program ผ่าน Android device ของคุณได้ในทันทีอีกด้วย

Koyo PLC : SJ Ethernet Series

“ Ladder Tool สามารถใช้ร่วมกับ PLC Koyo SJ Ethernet Series ”

ดาวน์โหลด Ladder Tool ได้จาก Google Play Store

Google Play Store ติดตั้ง Ladder Tool
Application : Ladder Tool

เชื่อมต่อ smartphone/tablet เข้ากับวง LAN เดียวกันกับ PLC Koyo

คลิกเลือก Scan for Devices แล้วเชื่อมต่อ PLC Koyo ตาม ip address ที่ปรากฎขึ้น

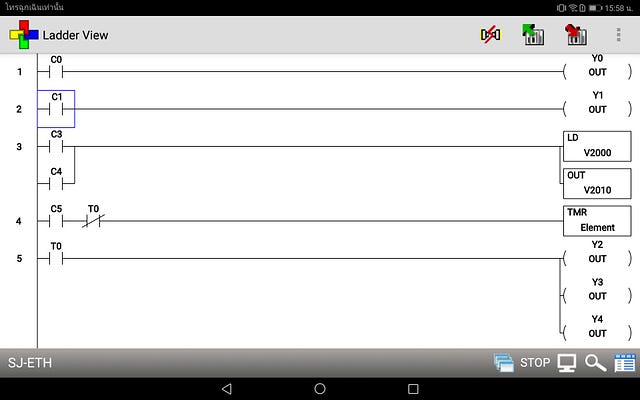

เมื่อเชื่อมต่อสำเร็จสามารถมองเห็นโปรแกรม ladder ของ PLC Koyo

  • เปลี่ยน mode run/stop/test และ monitor การทำงานของโปรแกรม
ladder address : STR (C1) >> STRN (C2)
  • กดเลือก ladder ที่ต้องการ สามารถแก้ไข address
adder value (C0) : OFF >> ON
  • โหมด monitor สามารถเปลี่ยน value ของ ladder PLC
  • Upload/Download โปรแกรม ladder ที่แก้ไขลงใน PLC Koyo ผ่าน application Ladder Tool
  • ตรวจสอบ PLC System Configuration ใน application

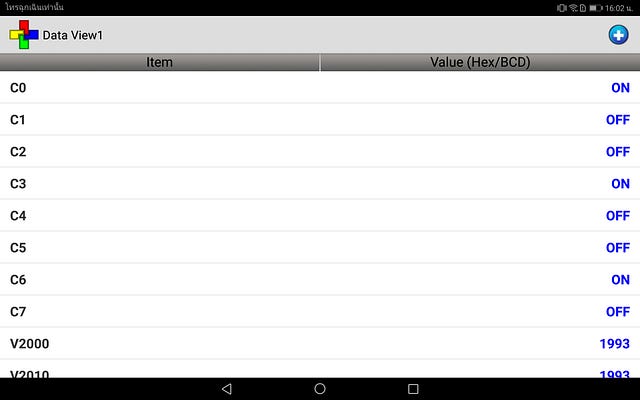

Data View ผ่าน Application Ladder Tool
Data View ผ่าน KPP Software
  • ใช้งาน Data View ตรวจสอบ status/value ของ ladder address ต่างๆ ใน application ได้เหมือนใน KPP software

สามารถ Download Application Ladder Tool ได้ที่ link ด้านล่าง

Ladder Tool : https://play.google.com/store/apps/details?id=kse.android.LadderTool&hl=th

เพียงเท่านี้ก็ไม่จำเป็นต้องแบก laptop สายลิงค์ต่างๆไปหน้างานอีกต่อไป ~
